 電纜維修情況說明

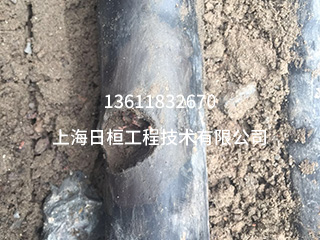

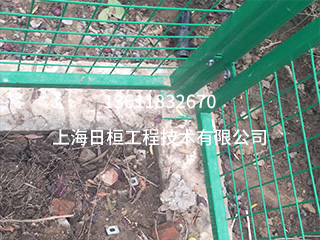

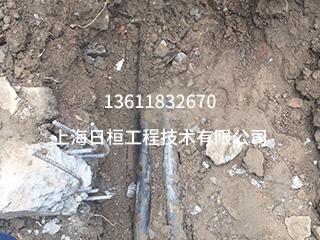

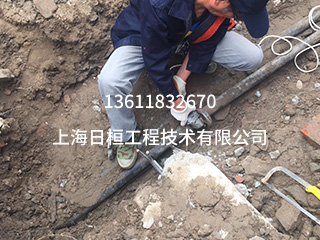

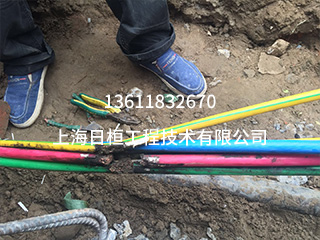

2018-6-5位于上海市嘉定區城中路20號的上海大學嘉定校區（圖17-1）配電房一個800A的空氣開關出現跳閘現象，瞬時電流達到1200A，此開關是為上大浴室熱泵供電的，由于負荷較大所以采用二根YJY22-4*150+1*95雙拼電纜，用萬用表測量其中一根電纜A與B相對鋼帶都在10K左右，說明對鋼帶絕緣已經不符合要求，此根電纜總長約290米，經檢測故障在離配電房約255米的地方，在一個新砌的圍墻轉角底下（圖17-2），拆除圍墻后發現電纜上有一個4公分的洞（圖17-3、4），破開電纜發現C相已經燒斷，B相也燒的較嚴重，A相線芯也已受損（圖17-5），觀察周圍環境分析電纜故障原因是，近期嘉定沿護城河都建設了景觀帶，原屬于學校的沿河區域現在劃出部分給市政景觀帶使用，所以新打造一條圍墻作為學校與景觀的分隔線，由于圍墻基礎的施工，破開地面時不小心碰壞了電纜外皮與線芯，當時受損并不太嚴重還能供電，后由于近期雨水充裕，潮氣的一點點作用，最終使受損點短路，維修此處（圖17-6），恢復了正常供電。

17-1	17-2
17-3	17-4
17-5	?17-6
